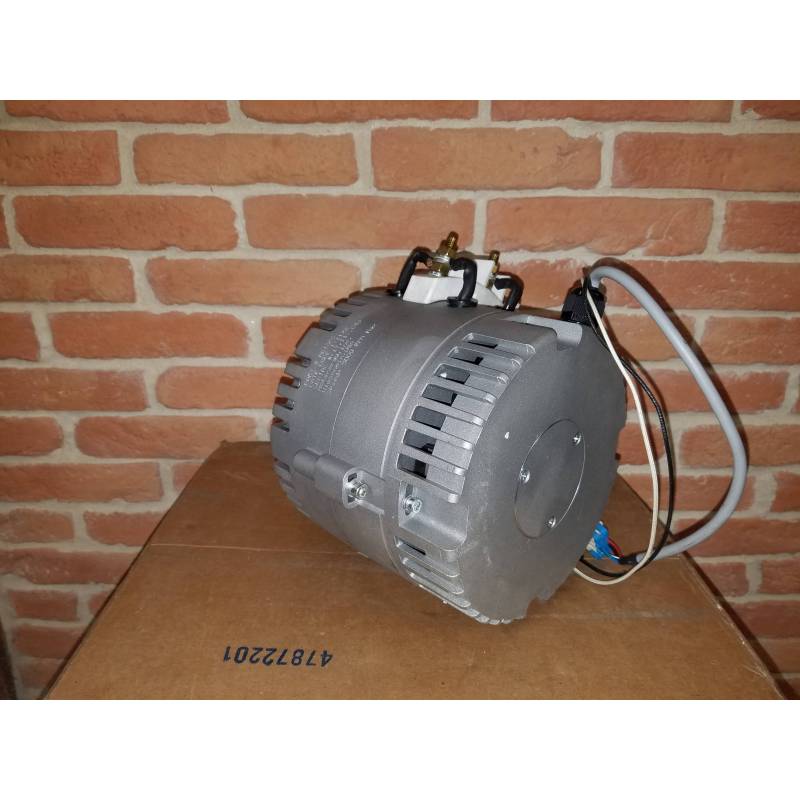

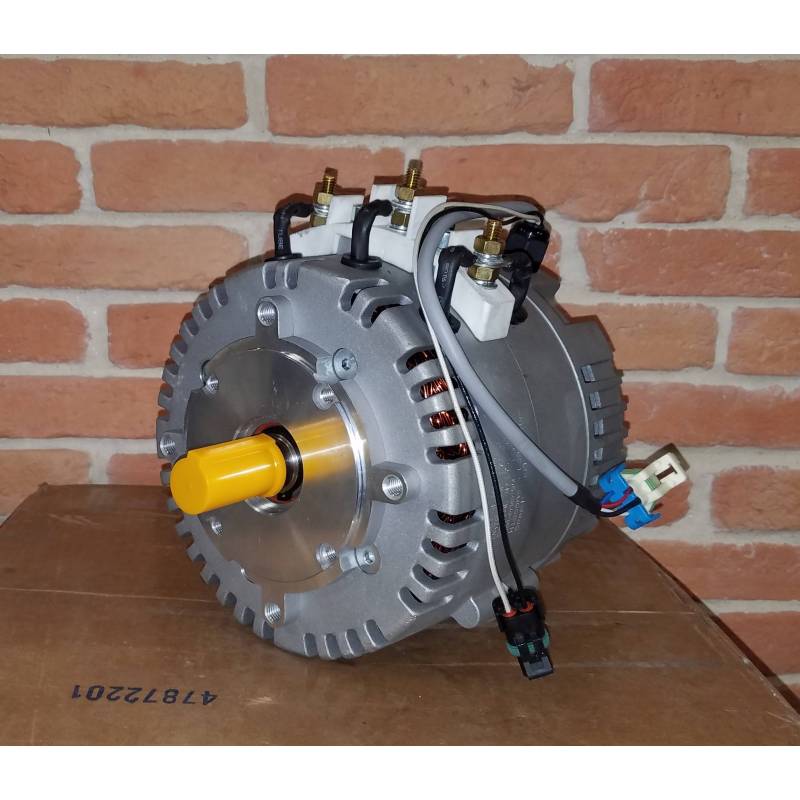

Moteur synchrone ME1306 PMSM brushless

130-012

Nouveau produit

788,40 € HT

Moteur synchrone ME1306 PMSM Brushless motor 10 kW - Replace le ME0913.

  • Moteur sans entretient, sans balais (Brushless).
  • Moteur triphasé, montage en étoile.
  • Moteur Synchrone à Aimant Permanant.
  • Rendement moteur de 92% de 24 à 96 VDC.
  • 4 paires de pole (8 aimants).
  • Résistance enroulement entre phases de 0.013 Ohms.
  • Inductance enroulement entre phases de 0.2 mH.
  • Vitesse de rotation maximum 5000 tr/min (523,6 rad/s).
  • Tension en entrée de variateur 24 à 96 VDC.
  • Couple constant à 0.15 Nm/Amp.
  • Inertie armature 45 Kg/cm²
  • Puissance Nominale 10 kW, crète 30 kW.
  • Courant Nominal 125 A alternatifs (180A continus en entrée de variateur)
  • Courant Maximum 420 A alternatifs pendant 1 min (600A continus en entrée de variateur)
  • Poids 16,3Kg
  • Couple maximum 90Nm
  • Refroidissement par air (carcasse ouverte, non étanche)
  • Sonde de température KTY84-130
  • Codeur de position rotor U/V/W
  • Arbre de sortie 7/8"

Aucun avis n'a été publié pour le moment.

Donnez votre avis

Moteur synchrone ME1306 PMSM brushless

Moteur synchrone ME1306 PMSM brushless

Moteur synchrone ME1306 PMSM Brushless motor 10 kW - Replace le ME0913.

ME1306-mechanical

Dimensions du moteur synchrone ME1306 PMSM brushless

Télécharger (235.42k)

ME1306-plot

Caractéristiques du moteur synchrone ME1306 PMSM brushless

Télécharger (72.76k)
